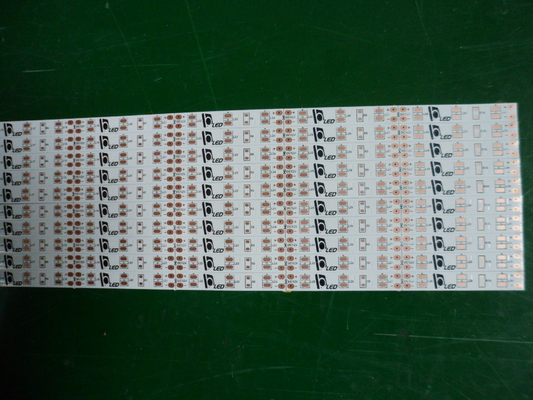

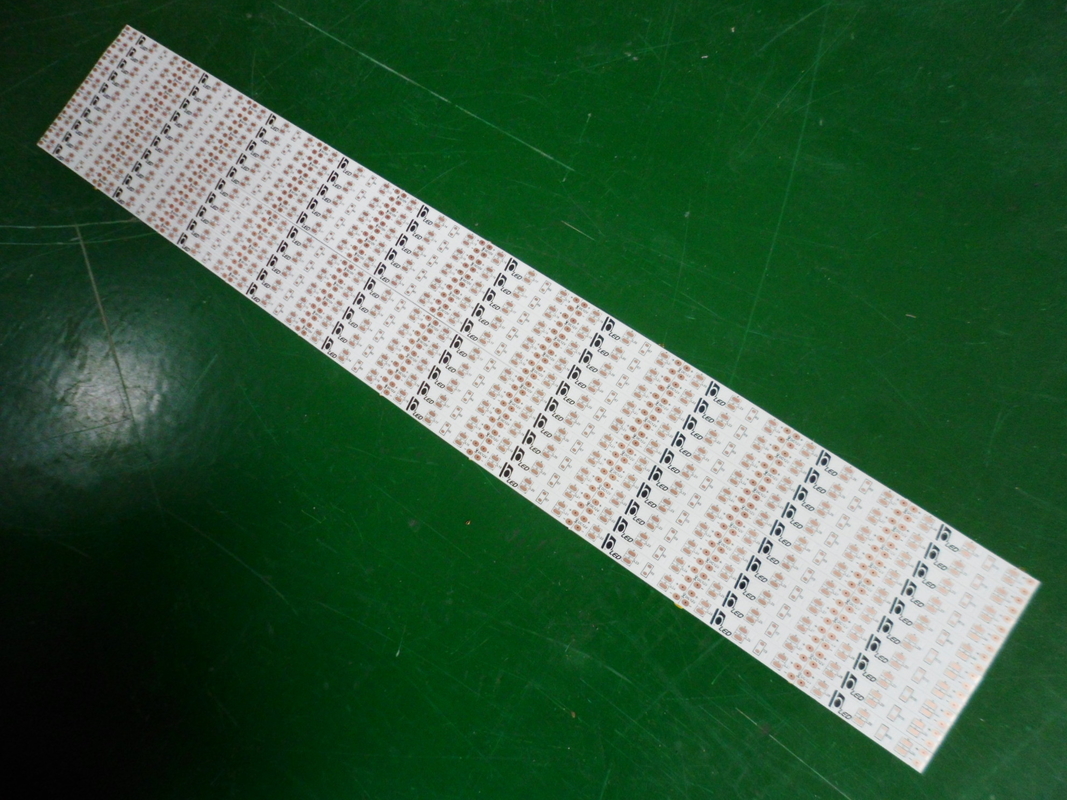

単層 Polyimide の基盤/二重層の適用範囲が広い白 LED の滑走路端燈

単層 Polyimide の基盤/二重層の適用範囲が広い白 LED の滑走路端燈

専門 PCB の製造業

基材: Polyimide

層: 1 layer/2 層

板厚さ: 0.1-0.3mm

板次元: 500x8mm、500x10mm、500x12mm

銅の層: 15um、18um、25um、35um

はんだのマスク: 白/黒

シルクスクリーン: 黒

表面の終わり: OSP/Gold の液浸

輪郭のプロフィール: 打つこと

変数すべてはカスタマイズすることができます!

導かれたストリップ PCB のための特徴:
取付け、維持すること容易な 1.Wide 適用の可能性
2.、広い視野角と明るい、非常に完全な角度は 120 です
3. PC の幅木、独特な防水技術
4.省エネおよび環境の友好的、紫外線または RF の干渉、水星無しまたは導かれる
5.人間の安全のための作動の低電圧 DC 12V
6.さまざまな色は利用できます
7.非常に明るい、低い電力の消費
8. Cuttable 3 SMD 毎に LEDs
9.長い寿命: 以上 50、000 時間

PCB 板の試験手順:
A）目視検差
B）飛行調査
C）釘のベッド
D）インピーダンス制御
E）はんだ能力検出
F）デジタル metallograghic 顕微鏡
G） AOI （自動化された光学点検）

安全および保全情報
1.SMD LED のリボン自体および部品はすべて機械的に重点を置かれないかもしれません。
2.Do ない損傷はまたは curcuit 板の行なう道を間、取付け破壊します。
3.To 保証の安全が、修飾された人だけ導かれたストリップを取付ける。
4.電気極性を訂正するために SMD LED がリボン取付けられることを確かめて下さい。
5.Parallel 関係は高い安全のために強く推奨されています。
6.Serial 関係は不均衡な電圧低下が SMD LED のストリップを損なうかもしれないので推薦されません
7.Insufficient および不安定な電源は適用範囲が広いストリップの損害を与えるかもしれません。
8.Do SMD のリボンを金属か他の伝導性の表面に dicectly 取付けないため。

調達期間

サンプル: 3-4 日

大量生産: 7-18 日（量によって決まって下さい）

支払の言葉

T/T、ウェスタン・ユニオン

パッキングおよび郵送物

カートンの真空パック

工場機能

JHD PCB Company の概観

公平な専門の照明の JHD PCB

購入先端

a. 私達の PCB を購入したいと思えば形式的な Gerber ファイルか *.pcb のファイルまたはそのようなこと提供するべきです。
b. たくさん購入したいと思ったら SQM.で尋ねて下さい。
c. PCBA を購入したいと思えば Gerber ファイル、*.pcb ファイル、BOM のリスト等を提供するべきです。
D. あなたのための exsited PCB 板を再生したいと思えば私達の見積もりの引用語句に満足すれば最初に非常に明確な映像、従って私達に本物を送るために私達を提供することはあなたのためのそれをクローンとして作ることができます。
e. 上記に該当なし:助けることができたら Skype、QQ または電子メールによって私達に直接連絡して下さい。 私達はあなたが尋ねる質問に答えて非常に嬉しいです、あなたの満足です私達の最終仕向地。

JHD PCB は近い将来あなたの信頼できるパートナーであることを望みます!
