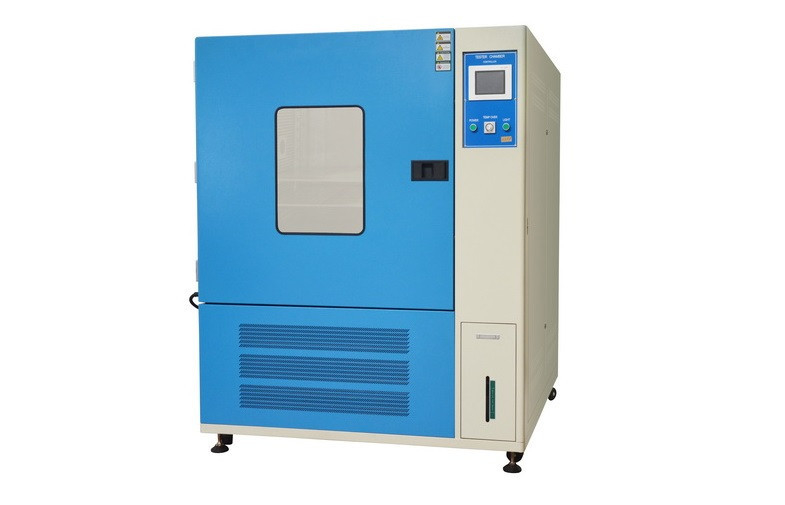

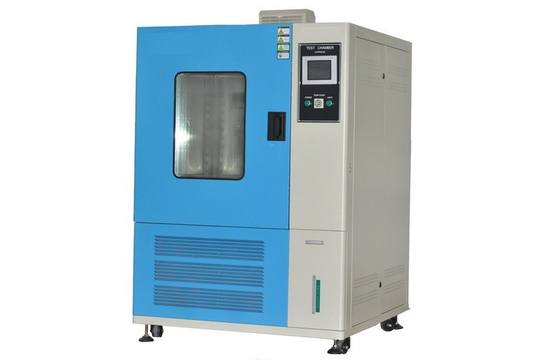

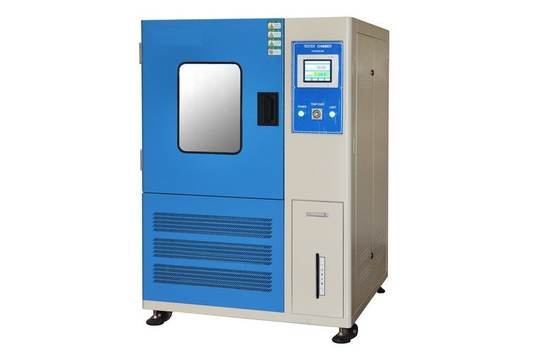

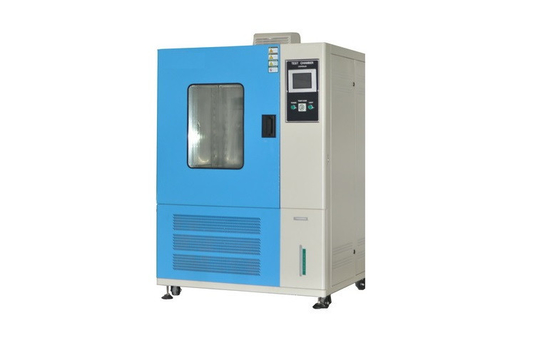

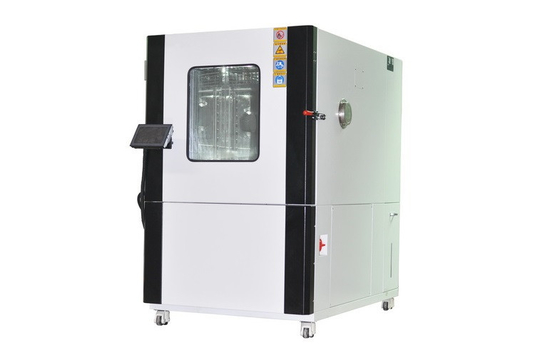

タッチ画面のコントローラーが付いている環境のプログラム可能な湿気および温度テスト部屋

プログラム可能な温度および湿気テスト部屋はテスト信頼性、耐久性、気候上の、凍結の抵抗、品質保証、熱持久力等に温度および humidityconditions のフル レンジを模倣します。

QTH-80A の適用:

1 の電子工学、電化製品、センサー

2、半導体、PCB、LCD 及び LED

3 の Medicals テスト

4 の機械、軍の、宇宙航空プロダクト

5 の車、輸送、自動車供給の企業

6 の化学薬品、石油化学産業

7 の建築材料、プラスチック、繊維工業

8 つは、テストの金属関連工業等をめっきすることを好みます。

9 の器械使用

特徴:

1 つの外部材料が環境的に焼けるペンキが付いているステンレス鋼である部屋は腐食に抵抗し、耐衝撃性を提供します。 内部材料は優秀な熱抵抗の SUS304# のステンレス鋼および容易です
きれいになるため。

2 つの HL-1000 タッチ画面のコントローラーはとのプログラムし、設定時間部屋を救うように設計されています
あなたのプロダクトを保護する温度限界および警報。

3 つの安全リレー関係はそれへ力を取除くことによってテストの下であなたの装置を保護するために提供されます部屋が動いていないとき。

4 つはの RS-232 コミュニケーション ソフトウェアによってコンピュータでコンピュータ関係のためで、置くことができますプログラムします
テスト プロセスを監視し、自動的に電源-入/切機能を実行して下さい。

5 つ、霧なしの観覧窓および内部ライトは観覧のワークスペースを自由に作り、テストを観察します
最もよい条件。

6 つはより容易なプロダクト アクセスのために、調節可能なプロダクト棚滑ります。 棚の設計は非ひっくり返て、サポート
大きいプロダクト負荷。

7 のテスト パワーののための直径 50mm ケーブルの港が付いている部屋の左側。

8 つは正確さおよび最低の維持のためにすべてのテスト部屋で、任意電子湿気センサー使用されます。

QTH シリーズ プロダクトは標準に従がって合わせます:

IEC68-2-1 （GB-2423.1-2008）テスト A: 低温のテスト方法

IEC68-2-2 （GB-2423.2-2008）テスト B: 高温テスト方法

MIL-STD-202F （GJB360.8-87）の高温生命テスト

MIL-STD-810D （GBJ150.3）の高温方法

MIL-STD810D （GBJ150.4）の低温方法

IEC68-2-3 （GB2423.3-93）テスト カリフォルニア: 一定した湿った熱テスト方法。

IEC68-2-30 （GB2423.4-93）テスト Db: 互い違いの湿った熱テスト方法。

MIL-STD-810D （GJB150.9-93）の湿った熱テスト方法

任意付属品:

ケーブルの港: ケーブルの港のサイズはФ100mm のために利用できます

水清浄器 RO 80: 絶えず湿らせるヒーターおよび湿球に浄化された水を提供して下さい

除湿器: 回転再生の除湿器 M-120 は静電気の信頼度試験のための低い湿気（10C、15%RH）の精密な制御を保障します。

霜を取り除く装置: 部屋は自動的に連続操作を許可するために 0℃の下で作動するとき蒸化器の霜を検出し、溶かします

電子湿気センサー: ステンレス鋼の保護管が付いている精密湿気センサー

部屋次元

モデル	内部次元 W の × H の × D	外部次元 W の × H の × D	内部の容積
QTH-80A/B/C/D	400 × 500 の × 400mm 15.7 の」× 19.7」× 15.7」	930 の × の 1310 の × 810mm 36.6" × 51.6" × 31.9"	80L
QTH-150A/B/C/D	500 × 600 の × 500mm 19.7 の」× 23.6" × 19.7」	1030 の × の 1410 の × 910mm 40.6" × 55.5" × 35.8"	150L
QTH-225A/B/C/D	500 × 750 の × 600mm 19.7 の」× 29.5" × 23.6"	1080 の × の 1620 の × 1120mm 42.5" × 63.8" × 44.1"	225L
QTH-416A/B/C/D	700 × 850 の × 700mm 27.6" × 33.5" × 27.6"	1230 の × の 1660 の × 1210mm 48.4" × 65.4" × 47.6"	416L
QTH-800A/B/C/D	1000 の × の 1000 の × 800mm 39.4" ×39.4」× 31.5"	1530 ×1810 × 1310mm 60.2" × 71.3" × 51.6"	800L
QTH-1000A/B/C/D	1000 の × の 1000 の × 1000mm 39.4" × 39.4" × 39.4"	1530 の × の 1810 の × 1510mm 60.2" × 71.3" × 59.4"	1000L

指定:

制御モード	釣り合った温度および湿気の制御システム
作動の臨時雇用者。 及び湿気のある。 範囲	+5℃ | +35℃; <85>
臨時雇用者。 範囲	A=0℃、B=-20℃、C=-40℃、D=-70℃ | +100℃ （150℃）
湿気のある。 範囲	10% ~98%R.H。 （任意: 5%~98%R.H.）
臨時雇用者。 及び湿気のある。 変動	±0.5℃; ±2.5%R.H.
臨時雇用者。 及び湿気のある。 均等性	≤2.0℃; ≤3%R.H.
臨時雇用者。 及び湿気のある。 偏差	≤1.0℃; ≤2%R.H.
臨時雇用者。 加熱時間	0℃ | +100℃within 30min; -20℃ | +150℃within 45min
臨時雇用者。 放射能冷却期間	20℃ | -40℃within 60min; 20℃ | -70℃within 85min
電源	AC380V、三相 50/60HZ （ユーザーによって指定されて）
外部材料	ベーキング ペンキが付いているステンレス鋼
内部材料	SUS304# のステンレス鋼
絶縁材	堅いウレタン フォーム
冷房装置	機械滝の冷房装置; ひれのタイプ ラジエーター
循環システム	機械対流システム
加湿の給水	、回復可能な供給方式調整する、自動水水不足の警報システム
水質	蒸留水だけ、20L 水漕容量
コントローラー	HL-1000 タッチ画面のコントローラー
安全装置	過熱保護装置スイッチ、圧縮機の積み過ぎの保護装置スイッチ 水不足の保護装置スイッチ、加湿器の保護装置スイッチ 欠陥の警報システム
付属品	観覧窓、部屋の照明、ケーブルの港 ø50mm、 プロダクト棚は 2 部分、普遍的な足車を滑らせます HL-1000 タッチ画面のコントローラー

注: 1 つは、性能の価値試験区域の中の標本ではないです。

2、20℃周囲温度で、相対湿度 65%rh の評価される電圧

IEC60068-3-5 に従って 3、: 2001 年および IEC60068-3-6: 2001 年

4 つは参照だけのため、上記の指定です。
